Le Rpi2jamma crée et vendu par aje_fr supporte les Raspberry Pi 2 et 3. Ces derniers ne proposent par de connectivité Bluetooth avec enceintes ou casques sans fil.
Après une rapide recherche sur le web je me suis décidé à prendre un ZF-169 Plus, en voici le test.
Matériel utilisé pour ce test :
- un Raspberry Pi 3B
- un Rpi2jamma
- un adaptateur stéréo vers jack (type MVS) couplé à un adaptateur RCA <-> mini-jack, pour la première méthode
- le ZF-169 Plus
- trois récepteurs pour test : un casque Sony WH-CH500, une colonne musicale et une enceinte maison
- une borne Sega New Asro City
Présentation :
Le ZF-169 Plus est un petit hardware permettant de transmettre ou recevoir un signal bluetooth. Il est alimenté par USB. Il possède un switch et deux ports mini-jack.
Le premier permet de choisir sa fonction :
RX : pour l'adaptateur en mode de récepteur bluetooth.
TX : pour l'adaptateur en mode de transmetteur bluetooth, c'est cette fonction qui nous intéresse ici.
Les deux ports femelles mini-jack sont utilisés en fonction de la position de l'interrupteur :
RX : pour la réception.
TX : pour l'émission, celui qui nous intéresse ici.
Pour ce test seul le mode TX a été testé.

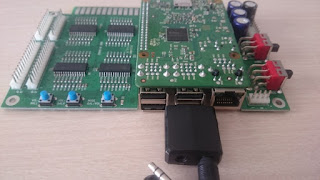

Quelques photos :
Installations :
Deux montages sont possibles, l'un avec adaptateur 4 points du Rpi2Jamma et la second en passant par le port mini-jack du Raspberry Pi.
Je vous conseille la seconde méthode pour plusieurs raisons. Tout d'abord la première nécessite l'ajout de matériel pouvant engendrer des coûts supplémentaires ainsi que du parasitage dans le transfert sonore. Enfin le second montage vous permettra de cumuler deux sorties sons en même temps : sortie HP par jamma de la borne + sortie bluetooth.
Vous pouvez aussi coupler les deux méthodes : sortie son en bluetooth + sortie son filaire sur mini-jack.
N'ayant qu"un seul module ZF-169 Plus, je n'ai pas pu tester la compatibilité avec 2 récepteurs bluetooth simultanément.
La base du montage est la même pour les deux installations :
- placez le switch du ZF-169 Plus en position TX
- insérez un câble mi-jack en TX
- raccordez le Raspberry Pi au Rpi2Jamma
- reliez le ZF-169 Plus au Raspberry Pi par USB
Suivant l'installation souhaitée faites votre choix.
Soit, pour une installation sur les 4 points HP du Rpi2Jamma :
- connectez l'autre extrémité du câble mini-jack à l’adaptateur stéréo HP
- branchez l’adaptateur au connecteur HP du Rpi2jamma

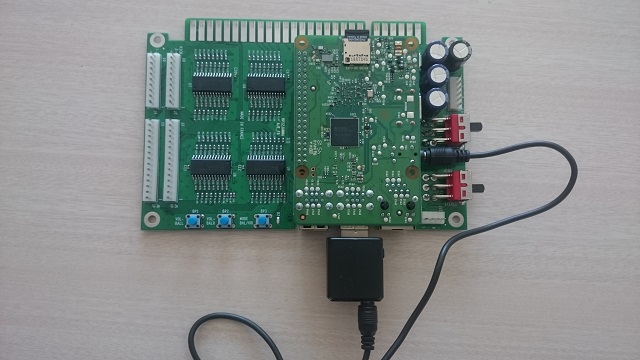

Soit, pour une installation sur Raspberry Pi, connectez alors l'autre extrémité du câble mini-jack au port mini-jack du Raspberry Pi.
Quelque soit l'installation choisie il vous faudra mettre les swichs du Rpi2Jamma dans la posisition ci-dessous pour avoir le son stéréo sur votre récepteur bluetooth.
Raccordez enfin le Rpi2Jamma au port jamma de la borne.
-------------------------------
-------------------------------
Le ZF-169 Plus est livré dans un emballage en carton rudimentaire d'environ 8x8x4.5 cm. Il contient :
- une petite notice en chinois et en anglais
- l'adaptateur USB
- deux câbles mini-jack mâle-mâle
C'est assez simple mais largement suffisant, les deux câbles sont les bienvenus pour ceux qui voudraient l'utiliser sur deux appareils proches.
Note : 4/5
Le récepteur bluetooth doit être allumé avant la borne ou du moins avant le Rpi2jamma.
La reconnaissance est automatique, elle se fait en quelques secondes après mise sous tension avant même que le menu n'apparaisse. Elle n'a posé aucun problème avec mes 3 appareils bluetooth.
Note : 5/5
L'USB du ZF-169 Plus prend beaucoup de place, il supprime 2 ports au RaspberryPi. Je déconseille aussi l'utilisation de rallonge USB, lors de mes essais des parasites ont apparus.
Note : 1/5
C'est du bon à tendance très bon.
Avec le casque, notons que quelques graves ont tendance à saturer sur certains jeux lorsque que le son est fort, sur 1944 : The Loop Master par exemple.
Il n'en est rien pour sur les deux autres récepteurs bluetooth.
Note : 5/5
Prix :
L'appareil est vendu entre 5 et 10€ frais de ports inclus sur eBay (voir lien en fin de test). C'est l'un des moins chers du commerce.
Note : 4.5/5
Conclusion :
La note finale est directement liée au rapport qualité prix. Je trouve que l'appareil rempli complètement des fonctions pour un coût très peu élevé. Le seul bémol vient dela taille imposante de son port USB.
Note finale : 8/10
Pour réagir à cet article : https://x-community.1fr1.net/t2429-review-du-zf-169-plus-sur-rpi2jamma
