jeudi 13 novembre 2014

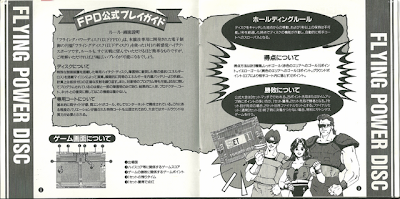

Scan de la notice NGCD Flying Power Disc

Je vous propose le scan de la notice de Flying Power Disc sur Neo Geo CD, la version japonaise de Windjammers.













Vous pouvez aussi télécharger en version 600ppi à cette adresse : archives de 208 Mo.
Pour réagir à cet article : http://x-community.grafbb.com/t1545-ngcd-scan-de-la-notice-ngcd-flying-power-disc

lundi 10 novembre 2014

Trophées Windjammers

Dans l'optique de réaliser un tournoi entre amis lors du week-end du premier de l'an 2014 sur le jeu Windjammers, j'ai construit un trophée pour donner un peu plus de challenge à la compétition.



J'en ai en fait réalisé 4, le temps de fabrication étant sensiblement le même que pour une seule unité. L'un d'eux est offert à la communauté Windjammers France. Vous pouvez d'ailleurs voter à cette adresse : windjammers.forumactif.org.

Les trophées sont en acier noir et inox en 3 parties bien distinctes : le frisbee, les colonnes de maintient et la base.
Leur poids est d'environ 2.2 kg et une quinzaine de cm par objet. Inclinaison, taille... aucun d'eux n'est parfaitement identiques aux autres.

Toutes les soudures ont été réalisées par des collègues de travail.

Croquis de départ

----------------------------------------------------------------------------


Le frisbee :
Le disque symbolisant le frisbee est en tôle de 10 mm pour la partie principale et 2 mm pour la partie supérieure. Le diamètre est de 13 cm.

Gif de principe

Les pièces sont découpées à l'aide d'un banc de découpe plasma. Elles sont ébavurées puis poncées une première fois.

Pièces chaudement débitées

Les pièces sont ensuite montées entre-elles par soudures de type bouchon.

Pièces soudées non nettoyées

Le tout est une nouvelle fois meulé et reponcé.

----------------------------------------------------------------------------


Les colonnes de maintien :
Ces montants sont des ronds inox de diamètre 6 mm, ils sont coupés à la disqueuse. Au nombre de deux par trophées, l'une de longueur d'environ 110 mm et l'autre 10 mm plus longue. Elles sont ensuite ébavurées et un léger chanfrein est effectué sur chaque extrémité pour facilité l'introduction dans la base et améliorer la tenue en soudure.

A gauche les petites longueurs

----------------------------------------------------------------------------


La base :
La base, en carré de 60 mm, est débitée entre 35 et 40 mm de hauteur grâce à une scie à ruban. Elle est ensuite ébavurée puis poncée.

Carrés coupés

Elle est percée au diamètre 6,2 mm pour y faire passer les montants, puis encore poncée.

----------------------------------------------------------------------------


L'assemblage final :
Les colonnes sont montées sur la base par soudures bouchons et ensuite soudés sur le disque par petites soudures TIG (sans projection).

Pièces brulantes, juste soudées
Ponçage du dessous en cours

----------------------------------------------------------------------------


La finition :
Les étapes qui suivent sont les plus compliquées pour moi, je n'ai pas assez de doigté / talent pour réaliser quelque chose de parfait, je me dis que les défauts font aussi le charme des œuvres ^^.
J'ai décidé de faire des trophées qui se différencient :
  • Le Brut : il est simplement vernis de plusieurs couches.
  • Le Concrete Style : décapé au vinaigre blanc, la base et le disque sont ensuite peints à la bombe en noir. La partie supérieure est repeinte au posca blanc. Le tout est ensuite vernis.
  • Le Décapé : il est décapé au vinaigre blanc puis ensuite vernis.
  • Le Petit Dernier : brut, non vernis. Je le mets pour le moment de coté, en attente d'avoir une idée.

Le décapage :
Ce travail est réalisé sur le décapé et le Concrete Style.
Je fais tremper toute une nuit les 2 pièces dans un bain de vinaigre blanc bouillant additionné à du gros sel. Il en ressort des pièces avec une couleur légèrement grisée prête à être peintes ou vernies.

Mise à ébullition du vinaigre blanc (8 litres y passent)

Trempe des pièces à décaper

La peinture :
Après avoir décapé le trophée à peindre, je protège les colonnes avec du scotch papier.
Plusieurs couches de noir, de blanc et de vernis sont nécessaires pour bien couvrir les trophées.

Peinture du Concrete Style
Première couche de blanc au posca et pinceau
Je retire le scotch papier après peinture avec l'aide d'un cuter.

Le vernissage :
J'installe les trophées et vernis les dessus-dessous de plusieurs couches à la bombe.
15 minutes de séchage minimum entre chaque couche et un séchage final de 48h pour une température de la pièce minimale de 17°C.

Première petite couche de vernis pour le Concrete Style

En cours de vernissage du Brut
Protection du Décapé


Le résultats finaux :
Sur toutes les photos ci-dessous, de gauche vers la droite : Brut, Décapé, Concrete Style et enfin Petit Dernier.










Pour réagir à cet article : http://x-community.grafbb.com/t1543-mvs-aes-cd-trophees-windjammers




jeudi 30 octobre 2014

Review du Neo Geo -daptor



Voulant connecter deux de mes sticks en DB15 sur mon PC, je me suis mis à la recherche d'adaptateur DB15 vers USB.
Après une demande sur le célèbre site/forum Neo-arcadia, je me suis dirigé vers le Neo Geo -daptor de T. Hafner.



Je vous propose la review de cet adaptateur, vous pouvez la retrouver à cette adresse :  http://x-community.grafbb.com/t1536-review-du-neo-geo-daptor

mardi 28 octobre 2014

Windjammers : comparatif taille des terrains

Jouant depuis peu mais activement à Windjammers, le très célèbre Pong de chez Data East pour Neo Geo, je me suis décidé de comparer la taille ses différents terrains du jeu.
Chaque demi zone de jeu s'oppose permettant ainsi de visualiser simplement et rapidement les différences de dimensions : largueur et longueur.




Pour retrouver ces comparatifs rendez-vous sur le forum à cette adresse : http://x-community.grafbb.com/t1534-aes-mvs-cd-taille-des-terrains-de-windjammers

J'ai aussi posté ce comparatif sur le forum francophone dédié au jeu à cette adresse : windjammers.forumactif.org


dimanche 26 octobre 2014

La Monon Color

Une toute nouvelle console vient de sortir en Asie (Chine très probablement) : la Monon Color.











Date de sortie : Juin 2014

Dimension console : 130x81x33mm
Écran : résolution 320x240 TFT 2.4 pouces rétro-éclairé
Contrôles : croix multidirectionnelle, boutons A / B,  L / R, Start, Select, ON/OFF
CPU : 100MHz
RAM : 15K
Communication : infrarouge
Haut-parleurs interne + prise écouteurs
Alimentation : 3 piles AA
Prix: 100 RMB (environ 1800 yens)

Taille cartouche : 40x30x11mm
Capacité cartouche: 8 ou 16 Mb
Prix cartouche : 30 RMB (environ 550 yens)

Elle a la particularité d'avoir des jeux à grosses licences (Marvel...)

Plus de photos : ayasuke2.exblog.jp
Vidéos : iqiyi.com/u/2124011154
Site officiel : 561.com
Pour réagir à cet article : http://x-community.grafbb.com/t1532-la-monon-color

lundi 13 octobre 2014

Bill's Tomato Game : release de la rom Genesis

Bill's Tomato est un jeu sorti sur Amiga au début des années 90.


Après avoir récupéré le jeu version Genesis et mis quelques exemplaires en vente (lire ici), MrMark0673 propose maintenant la rom en téléchargement libre.


Téléchargement : Bill's Tomato Game

lundi 22 septembre 2014

Plaque support Namco 256

Après avoir récupéré un carte mère arcade Namco 256 je me suis lancé dans une plaque de fixation pour la maintenir.





La plaque est en aluminium épaisseur 2 mm poncée et vernie. Elle fait 50cm par 30 cm.
J'y ai fixé la carte mère, l'i/o permettant la connexion jamma vers la carte ainsi que le lecteur DVD. J'ai ajouté une nappe de connexion récupérée à la déchetterie et ai adapté une connectique pour l'alimentation du lecteur DVD depuis la carte mère.

Pour réagir à cet article : http://x-community.grafbb.com/t1510-plaque-support-namco-256

samedi 6 septembre 2014

Dump de l'eprom OSD CPS2 18 in 1




Les cartes CPS2 18 in 1 intègrent 18 jeux Capcom CPS2 en seule PCB au format jamma. Contrairement à ses sœurs CPS1 14 in 1 elles sont d’excellente qualité, sans bug.
Elles peuvent embarquer deux types de menu, un sur deux pages avec écriture rouge et l'autre sur trois pages avec texte multicolore.


Ces menus sont gérés par un petit PCB nommé OSD (On Screen Display) connecté à la carte. Chaque menu est lié à son OSD.


Les OSD de type Naku possèdent une eprom de type M27C1001-10F1 posée sur support tulipe, en voici le dump : OSD Naku.

Pour réagir à cet article : http://x-community.grafbb.com/t1500-arcade-dump-de-l-eprom-osd-cps2-18-in-1
